Diseño de manifold de válvulas y placas multivías

La distribución de producto final como parte crítica del proceso

En las plantas de Personal Care, el sistema de distribución para el trasiego de producto final es una parte decisiva del proceso, aunque a menudo se simplifica en fases tempranas de diseño.

Hablamos de producto terminado, ya formulado, que debe trasladarse de forma fiable entre equipos de fabricación, depósitos de almacenamiento y líneas de envasado (u otros puntos del proceso).

En las plantas es frecuente encontrar operativas basadas en conexiones manuales, por ejemplo, el uso de mangueras. Puede funcionar en escenarios simples, pero cuando la planta crece o se vuelve más exigente suele derivar en tres fricciones muy claras: ergonomía y seguridad, dependencia del operador y mayor probabilidad de error de ruta.

Por eso, el sistema de distribución se debe diseñar pensando en el uso real: formulación, trasiego y limpieza.

Con este marco, la elección entre manifold de válvulas y placa multivías se convierte en una decisión que impacta directamente en la operatividad, la limpieza, la mantenibilidad y la capacidad de evolución futura de la instalación.

En la práctica, un buen diseño también reduce tiempos de cambio y de limpieza y, con ello, el consumo de agua y químicos asociado al CIP.

Conceptos básicos: qué es un manifold de válvulas y qué es una placa multivías

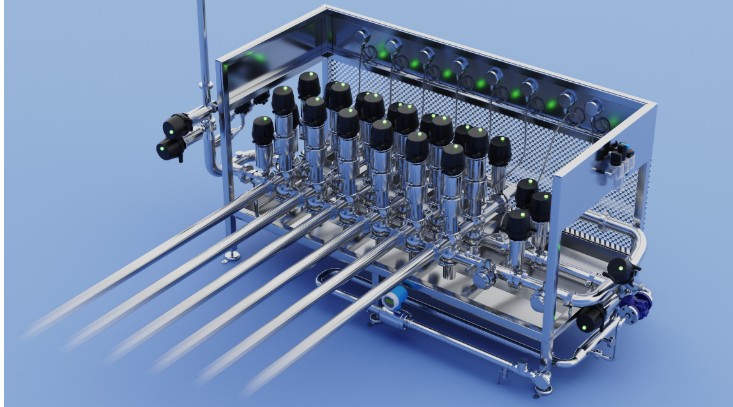

Manifold de válvulas: definición y función en proceso

Un manifold de válvulas es un sistema diseñado para dirigir el flujo de producto final entre distintos puntos del proceso de forma automatizada y fiable. En Personal Care, un manifold no es solo un conjunto de válvulas y tuberías conectadas: se trata de un nodo de distribución que define el trabajo del día a día en la planta.

Desde el punto de vista funcional, un manifold permite:

• Conectar uno o varios equipos de fabricación con distintos destinos.
• Recibir producto desde varios orígenes y dirigirlo hacia un punto común.
• Cambiar rutas minimizando arrastres o cruces indeseados.
• Integrar limpieza CIP, vaciados y soplados sin depender de intervenciones manuales constantes.

Cuando el sistema está bien planteado, el beneficio no es solo “tener rutas”, sino ganar robustez operativa:

• Menos maniobra manual repetitiva.
• Menor probabilidad de error en la selección de destino.
• Y una operativa más segura y trazable.

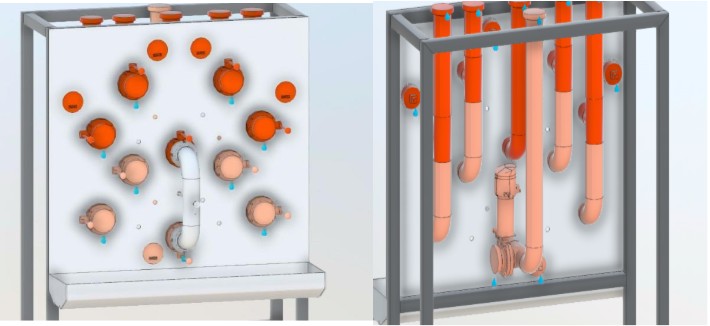

Placa multivías: concepto y aplicaciones habituales

Una placa multivías, por su parte, es una solución de distribución que concentra varias conexiones en un único punto, permitiendo seleccionar rutas entre orígenes y destinos de forma manual.

Suele percibirse como una alternativa más sencilla en determinadas configuraciones, pero su efectividad real depende de que el diseño sea coherente con la operativa y, especialmente, con la estrategia de limpieza.

Manifold de válvulas como sistema de proceso

La clave es que sus funciones no se limitan a la fase productiva. Un manifold bien diseñado debe contemplar desde el inicio cómo se va a formular, cómo se va a trasegar y cómo se va a limpiar la instalación con la realidad de planta: cambios de producto, turnos, incidencias y mantenimiento. Diseño pensando en producción, trasiego y limpieza

Diseñar un manifold con criterio de ingeniería significa mirar más allá del número de conexiones actuales y analizar el proceso completo:

• Secuencias de producción previstas y escenarios de cambio de producto.
• Compatibilidad entre rutas de producto y rutas de limpieza CIP.
• Necesidad de vaporizaciones, soplados o pasos de vaciado según la instalación.
• Minimización de volúmenes retenidos y zonas problemáticas.
• Accesibilidad para mantenimiento y posibilidad de crecimiento.

Diseño higiénico y consecuencias operativas a largo plazo

En Personal Care, estos sistemas conviene diseñarlos con criterios de diseño higiénico: drenabilidad real, minimización de retenciones y de tramos muertos (dead legs) que luego penalizan limpieza y tiempos.

Con el tiempo, la diferencia entre un sistema “que funciona” y uno “que funciona bien” suele aparecer en detalles muy prácticos: tiempos de cambio, facilidad de limpieza, maniobras claras, menos incidencias y menor dependencia del operador “experto”. En muchos casos, esas diferencias nacen de decisiones de diseño tomadas desde el inicio del diseño.

Manifolds con válvulas mixproof y sin mixproof

Dentro del diseño de manifolds, una decisión importante es la elección entre válvulas mixproof o válvulas estándar, en función de los requisitos del proceso y del nivel de robustez operativa buscado.

¿Cuándo aporta valor el uso de válvulas mixproof?

Las válvulas mixproof aportan ventajas claras en escenarios donde se necesita elevar la segregación entre circuitos y dar más margen a determinadas maniobras:

• Mayor protección frente a mezclas no deseados entre rutas.
• Mayor fiabilidad en secuencias simultáneas de operación y limpieza, cuando la arquitectura lo permite.

Manifolds sin mixproof: cuándo son una solución válida

Por otro lado, los manifolds sin mixproof pueden ser perfectamente válidos en configuraciones más simples, siempre que el diseño contemple correctamente las secuencias, los enclavamientos y la filosofía de limpieza.

Enfoque selectivo: equilibrio entre robustez, coste y mantenibilidad

En la práctica, muchas instalaciones se benefician de un enfoque selectivo: aplicar mixproof donde realmente aporta (por ejemplo, en zonas compartidas o puntos con mayor exposición operativa) y mantener soluciones más simples donde no añade valor proporcional.

Mixproof aporta mucho, pero no es una solución trivial: existen distintas configuraciones posibles y su elección impacta en operación, CIP y mantenimiento, por lo que requiere conocimiento específico.

Manifolds y placas multivías: dos enfoques para la distribución de producto final

A la hora de diseñar un sistema de distribución para trasiego de producto final, es habitual encontrarse con dos soluciones principales: manifolds de válvulas y placas multivías. A simple vista, ambas resuelven la misma idea (“conectar un origen con varios destinos”), pero responden a lógicas distintas y condicionan de forma diferente el funcionamiento real de la planta.

La clave no es decidir qué solución es “mejor” en términos absolutos, sino entender qué implica cada una cuando se mira el proceso completo: producción, cambios de ruta, limpieza (CIP), mantenimiento y evolución futura.

• Manifold de válvulas: es una solución automática. La ruta se selecciona desde el control y se ejecuta con válvulas actuadas, con enclavamientos que impiden maniobras incorrectas. El resultado es una operativa repetible y sin intervención del operario.
• Placa multivías: es una solución manual. La ruta se selecciona físicamente en la propia placa y, por tanto, la maniobra depende del operario. Puede ser una opción simple y eficaz en ciertos casos, pero exige un diseño muy cuidado para no penalizar el día a día (retenciones, limpieza, mantenibilidad) y para evitar que la operativa se vuelva frágil cuando la planta crece.

En ambos casos, la diferencia no está en “fabricar bien” (eso se da por supuesto), sino en definir previamente cómo se va a usar el sistema: rutas reales, frecuencia de cambios, estrategia de limpieza y escenarios futuros. Ese análisis es el que convierte la solución en un sistema de proceso y no en un simple conjunto de conexiones.

En plantas con crecimiento o varios escenarios, suele ser más eficiente pensar en arquitectura modular: matrices “por bloques” que se puedan ampliar sin rehacer toda la distribución. Este enfoque facilita mantenimiento, estandariza soluciones y aporta flexibilidad, reduciendo el impacto de futuras ampliaciones.

Soluciones híbridas: combinar matriz y placa multivías

En muchas instalaciones, la solución óptima no es elegir entre manifold o placa multivías, sino combinar ambas según el objetivo de cada parte del proceso. Un ejemplo típico aparece cuando un reactor debe enviar producto final a varios depósitos de almacenamiento, y esos mismos depósitos comparten una operativa de limpieza con retorno común.

En modo producción, puede diseñarse una pequeña matriz (manifold) que resuelva el reparto de forma clara y repetible: una entrada desde el reactor y varias salidas hacia cada depósito de destino. Esto permite que el envío de producto se realice con rutas definidas, reduciendo maniobras y disminuyendo el margen de error operativo.

A la vez, esos depósitos suelen trabajar con una línea única de carga/descarga asociada a la válvula de fondo. Esa línea también debe poder limpiarse con impulsión de CIP desde el propio depósito. En este punto, para evitar sobredimensionar el sistema con válvulas adicionales, puede plantearse una solución más simple: mantener la impulsión hacia la matriz y resolver el retorno de CIP mediante una placa multivías con un retorno común (drenaje/retorno de CIP compartido). De este modo, en función del depósito que se limpia, se selecciona el retorno correspondiente conectando la línea a limpiar al retorno común.

Este enfoque híbrido permite poner robustez donde más aporta (producción y selección de destino) y, al mismo tiempo, simplificar donde tiene sentido (retornos de CIP), reduciendo complejidad y número de válvulas sin perder coherencia de proceso. Como en cualquier solución compartida, el diseño debe ir acompañado de una operativa clara para evitar maniobras simultáneas o selecciones incorrectas.

Una decisión de proceso, no de catálogo

La elección entre manifolds y placas multivías no debería abordarse como una decisión puramente constructiva. En plantas de Personal Care se trata de una decisión de proceso, que condiciona la forma en la que la instalación va a operar a lo largo del tiempo.

Cuando estos sistemas se diseñan como parte del proceso, el sistema de distribución se convierte en un elemento estable y coherente con el funcionamiento real de la planta.

En última instancia, no existen soluciones estándar que sirvan para todos los casos. Existen buenos análisis previos y decisiones de ingeniería bien fundamentadas que permiten que manifolds y placas multivías cumplan su función de forma consistente, eficiente y alineada con las necesidades reales de la instalación.

Cada planta presenta escenarios operativos distintos en formulación, trasiego y limpieza. El análisis previo del proceso es clave para definir sistemas de distribución que funcionen hoy y sigan funcionando cuando la planta evoluciona.
